신기술/R&D 수미래/부단수 내시진단 (부단수)

수미래/부단수 내시진단 (부단수)

기술 소개

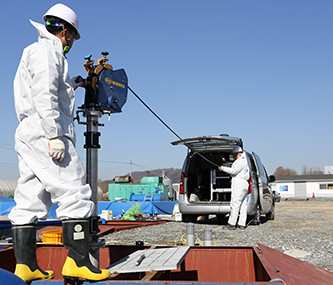

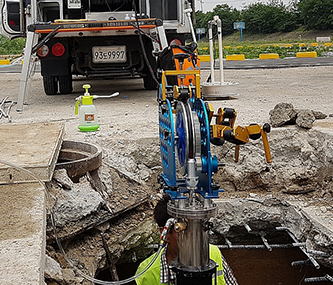

수미래(SUMIRE)

장거리 이송형 통합 진단 기술

수미래 통합 진단 기술 (특허 : 10-1753278호)

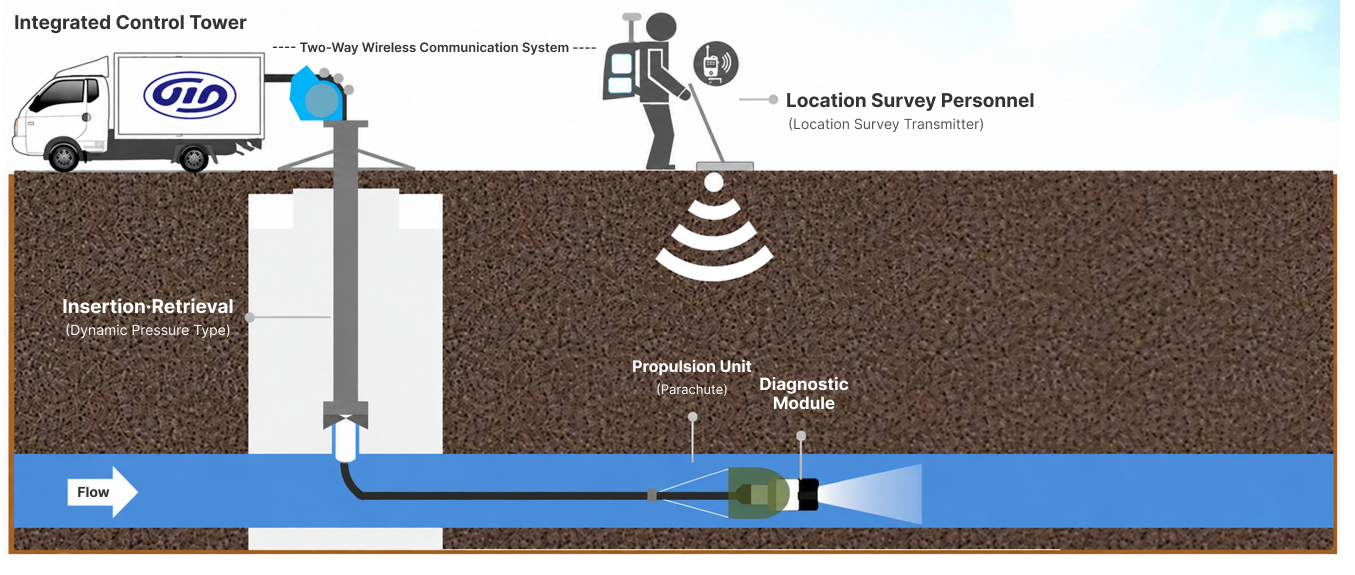

1. 공법개요

부단수 상태의 지하매설 상수도관 정밀 진단모듈을 삽입하여, 관내부 화상촬영을 통한 결함 및 스케일등의 상태를 정밀 진단하고, 위치탐사를 통해 매설 정보와 문제 지점을 정확히 확보하며, 실시간 음향 분석으로 누수 여부까지 파악하는 통합 솔루션

2. 기술 소개

2.1 주요설비 구성

적용 환경 : 부단수
적용 관종 : 관종 제한 없음
진단 거리 : 최대 2km(유선, 광케이블)
누수진단 감도 : 0.35ℓ/min
적용 관경 : D350mm 이상
위치탐사 정밀도 : 반경 0.3m 이하
적용 관압 : 최대 14kgf/cm² 이내
적용 유속 : 최소 0.3m/s 이상
Mobile 기반 위치탐사 S/W 탑재

2.3 기술특징

화상진단 – 관 내부 상태 실시간 모니터링 및 상태/오염 정보 파악
누수탐사 – 음향 기반 정밀 탐사, 이물질 통과 가능, 관로 상태 연계 분석
위치탐사 – 극저주파 활용 위치탐사(AELF), GPS 좌표 제공

3. 적용사례

구분	수행실적	비고
수미래 500 장비 제작 및 공급	(주)대연테크, NABATAT, Contracting Company 1건	-
누수진단 용역	지방상수도 현대화사업 등 1건	-
관내부상태 진단 용역	지방상수도 적수문제 내부상태 용역 1건	-
계	4건	-

4. 기대 효과

상수도 분야 진단기술 활성화 기반 마련
종합적인 관망관리 구축
누수 예방 및 누수량 저감에 따른 비용 절감
국민 생활 안전과 깨끗한 수돗물 공급

붙임. 수미래 공법 비교

구분	국내기술(기능별)	Sahara®Ⅱ	수미래
제작사	주로 해외	Pure Technologies(캐나다)	수자원기술㈜(대한민국)
진단거리	최대 0.1km	최대 1,600km	최대 2km
적용유속	-	최소 0.3m/s 이상	최소 0.3m/s 이상
적용관경	화상:D100~350 / 누수:D80~300mm	최소 D400mm 이상	D350~2,000mm
방수능	최대 15kgf/cm²	최대 14kgf/cm²	최대 14kgf/cm²
데이터신호	아날로그	디지털	디지털
추진방식	푸시로드	낙하산	낙하산
소독방식	없음	염소소독	2중 소독 및 세척(상시 UV, 투입·회수시 에탄올 / 세척: Brush)

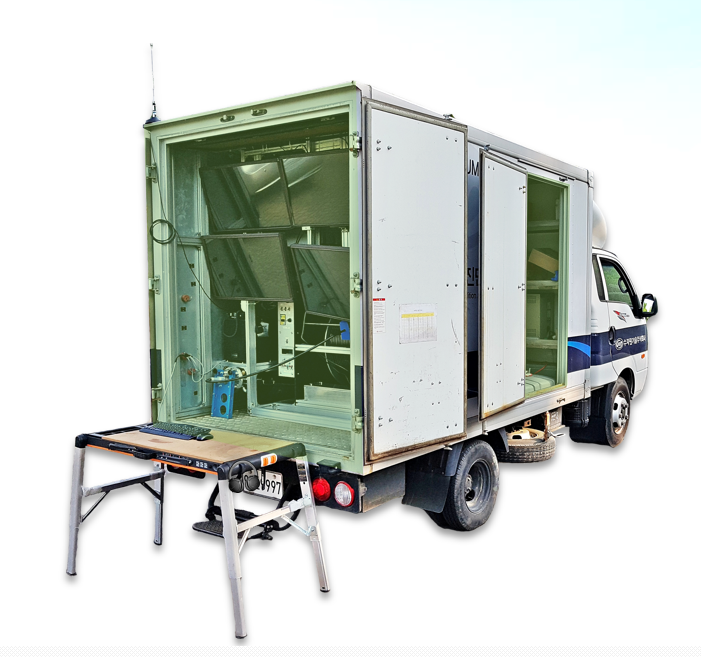

시스템구성	휴대장비형	차량탑재형(2.5ton)	차량탑재형(1.2ton)
비용	기능별/용역별 상이	용역비 약 2,500만원/km	용역비 약 1,000만원/km
특이사항	주로 야간작업, 기술인력 의존도 높음, 관경 제한(상관식)	주·야간작업 가능	주·야간작업 가능, 통합진단 S/W 보유

기술 소개

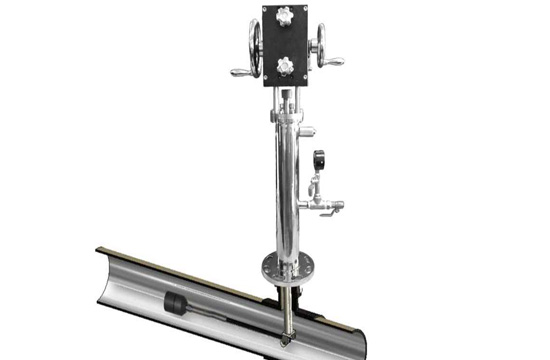

부단수 내시진단기술

부단수 상태에서 관내부 스케일·결절·도장재 박리유무 등을 직접 확인하여 최적의 세척·보수 의사결정을 가능하게 하는 진단 기술

부단수관로 촬영장치 (특허 : 10-0807391호)

1. 공법개요

부단수 관 내시진단 장비를 활용하여 관내부방의 스케일,결절 그리고 도장재의 박리유무와 같은 관의 상태를 직접 확인하고 이를 바탕으로 관의 상태에 따른 피그세척 등 의사결정에 있어 활용할 수 있는 효과적인 방안

2. 기술 소개

2.1 주요설비구성

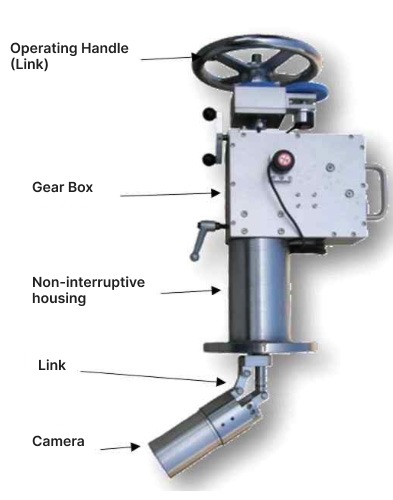

고정형

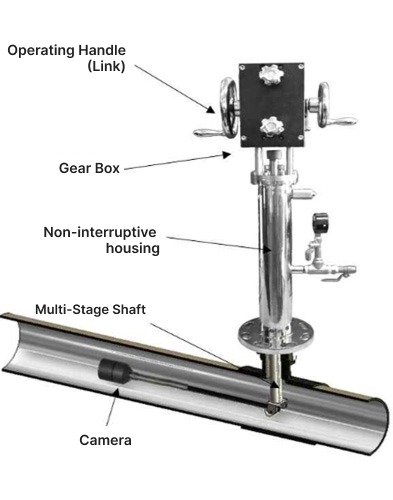

이송형

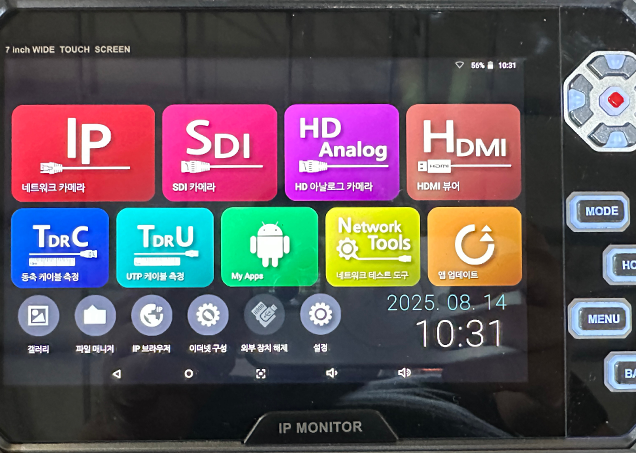

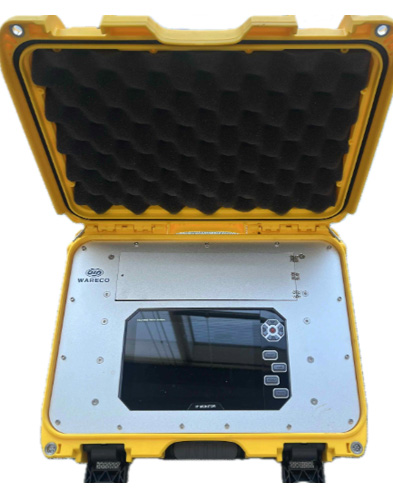

컨트롤러

적용 환경 : 부단수 상태
적용 관종 : 상·하수도 관종 제한 없음
진단 거리 : (중대구경) 고정 / (이송형) 편측 20~30m
카메라 : Full-HD (200만 화소)
조명 : 고휘도 LED
적용 관경 : D300mm 이상
적용 관압 : 최대 10kgf/cm²

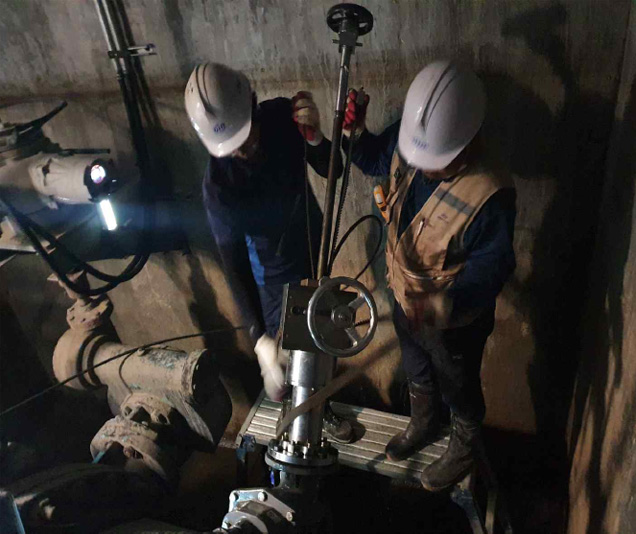

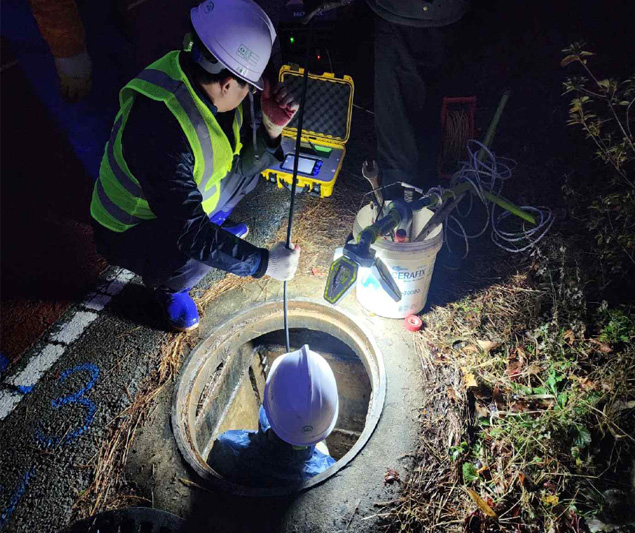

2.2 부단수 관로 내시 진단

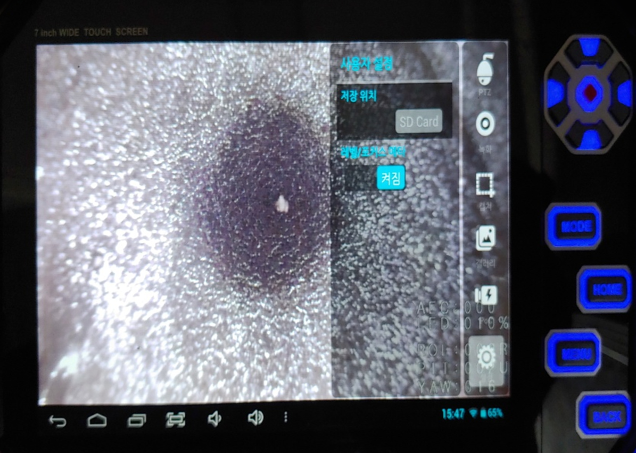

상수도 공급의 중단 없이 장비를 설치하여 관로 내부를 화상촬영 및 분석하는 진단 장비

2.3 적용 범위

액화질소에 의한 동결공법의 적용

부단수 천공

공기밸브 분리

내시 장비 설치 (제수 밸브와 부단수 하우징 체결)

제수밸브 Open

상하 핸들 조작으로 주축 압입

링크 핸들 조작으로 카메라 회전 (밸브 및 관내부 상태 확인)

밸브 및 관 상태 진단

3. 적용사례

구분	수행실적	비고
제수밸브 교체	동부사업소 처리수조 밸브교체 등 11건	-
바이패스밸브 교체	전남 광주 땀재터널 바이패스 교체 등 1건	-
공기밸브 교체	창원 효성계통 공기밸브 교체 등 4건	-
계	총 19건	-

4. 기대 효과

단수 최소화로 공급 서비스 신뢰도 향상 및 민원 예방
관 내부 및 밸브 상태의 정밀 확인/진단 가능
결함부 분석 기능으로 정밀 진단 가능
세척·교체 등 정확한 보수 방법 선정
장기적 상태 확인으로 노후도 평가의 직접진단 데이터 활용

붙임. 부단수 공법 비교

구분	고정형(소구경)	고정형(중구경용)	이송형
적용 구경(천공부)	50mm	100mm	100mm
적용 관경	100mm ~ 300mm	350mm	100mm ~ 1200mm
설치 높이	0.5m 이상	1.3m 이상	1.3m 이상
운용 압력	Max 18kgf/cm²	Max 18kgf/cm²	Max 18kgf/cm²
시공성	보통	보통	단순·간단
안전성	높음	높음	높음
장단점	소구경관 관체 내시 및 진단용	기존 공기밸브/천공부 장착 사용, 외부 핸들	부단수 진단 가능
